EVALUACIÓN ACÚSTICA
AZARES RESTOBAR
Música en vivo • Reverberación crítica • Inteligibilidad media-baja • Plan de tratamiento integral
Visita virtual 360° del espacio AZARES
Diagnóstico acústico para bar con música en vivo
Evaluación de las condiciones sonoras del local AZARES, identificando patologías que afectan a la experiencia de público, músicos y vecinos. Parámetros clave: RT60, T30, C50 y respuesta en frecuencia.
Equipo utilizado
- • REW V5.31.3 (Room EQ Wizard)
- • Micrófono calibrado ARC
- • Interfaz de audio profesional
Normativa aplicable
- • CTE DB-HR (Protección frente al ruido)
- • Ordenanza municipal de ruidos
- • ISO 3382-2
Valor óptimo para bar con música: 0.4 – 0.7 s. El tiempo de reverberación actual es 3 veces superior.
Inteligibilidad media-baja. Clientes conversan con esfuerzo y fatiga.
Rango crítico de voz y guitarras. Inteligibilidad comprometida.
| Frecuencia (Hz) | T30 (s) | T60 (s) | Impacto en música en vivo |
|---|---|---|---|
| 250 | 2.09 | 2.05 | CRÍTICO: Voces poco definidas |
| 500 | 1.78 | 1.77 | Pérdida de ataques en percusión |
| 1000 | 1.70 | 1.70 | Fatiga auditiva por acumulación |
| GLOBAL | 1.65 | 1.65 | Local requiere tratamiento urgente |
Curva de tiempo de reverberación (T30) por banda de tercio de octava.

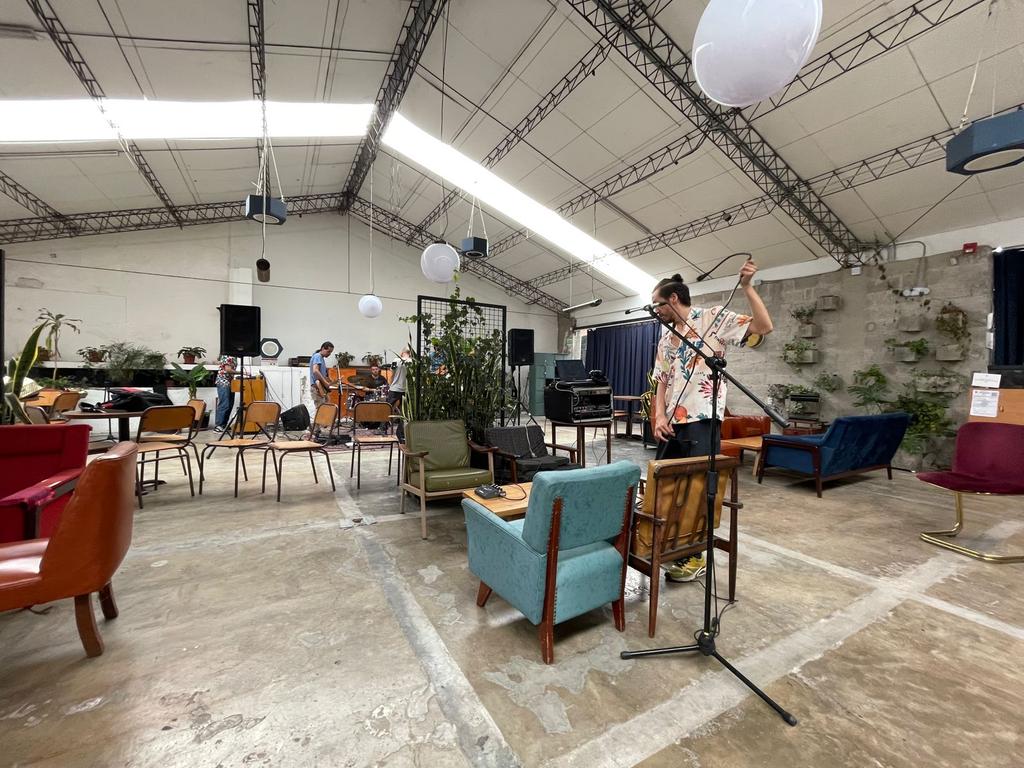

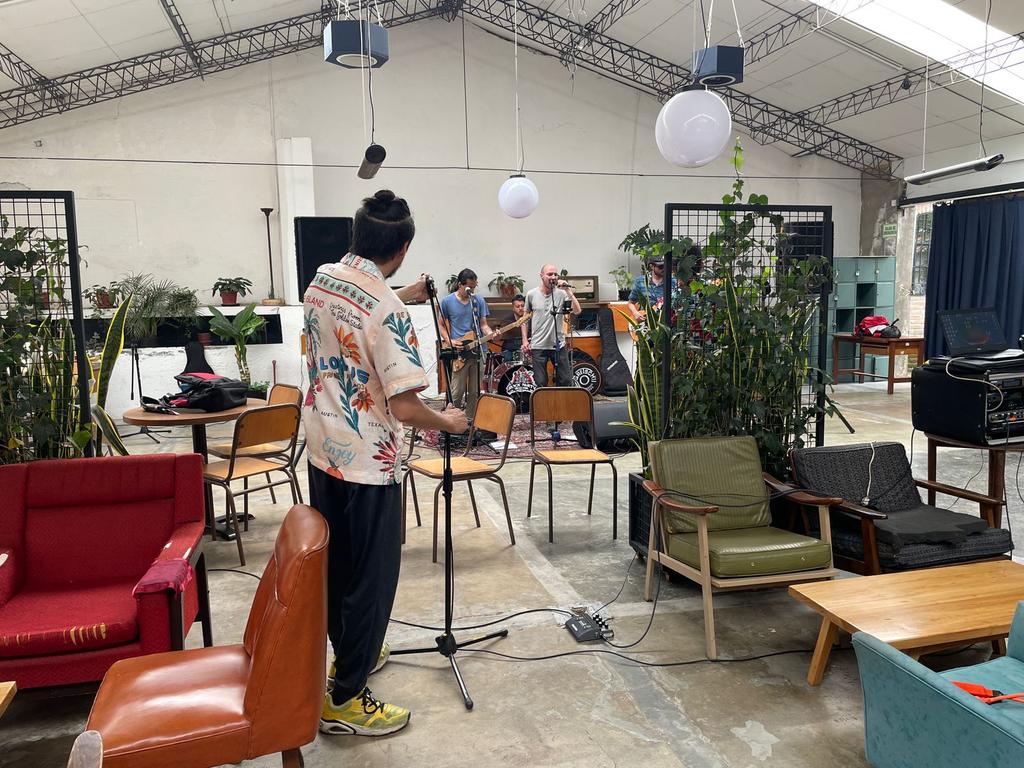

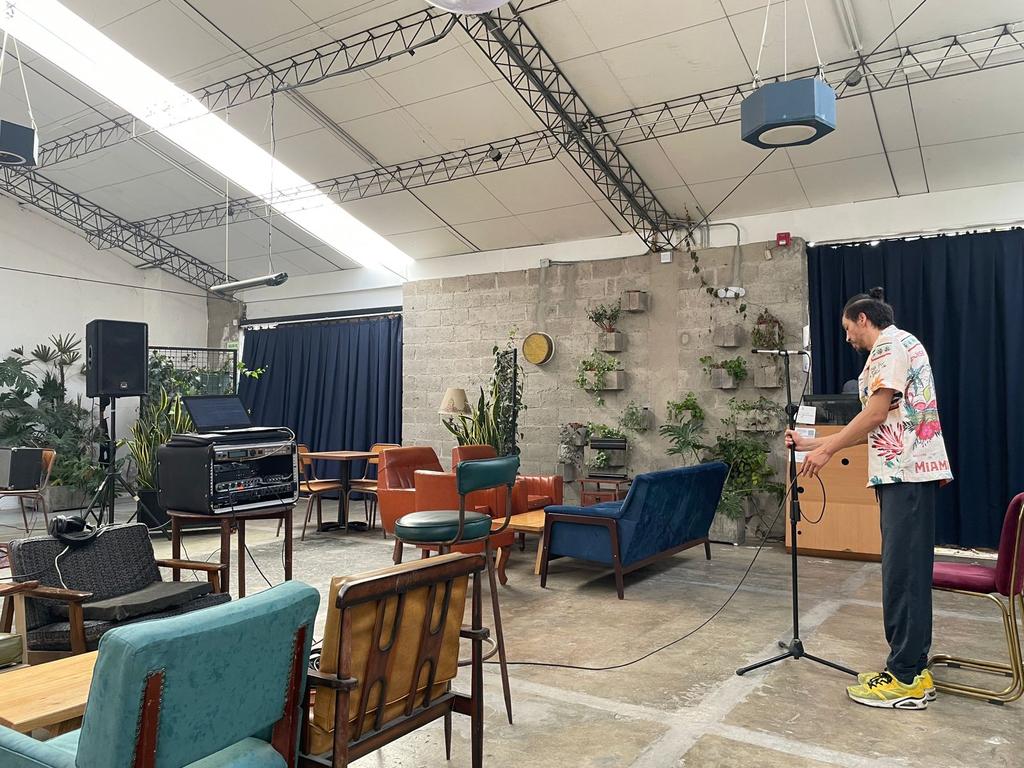

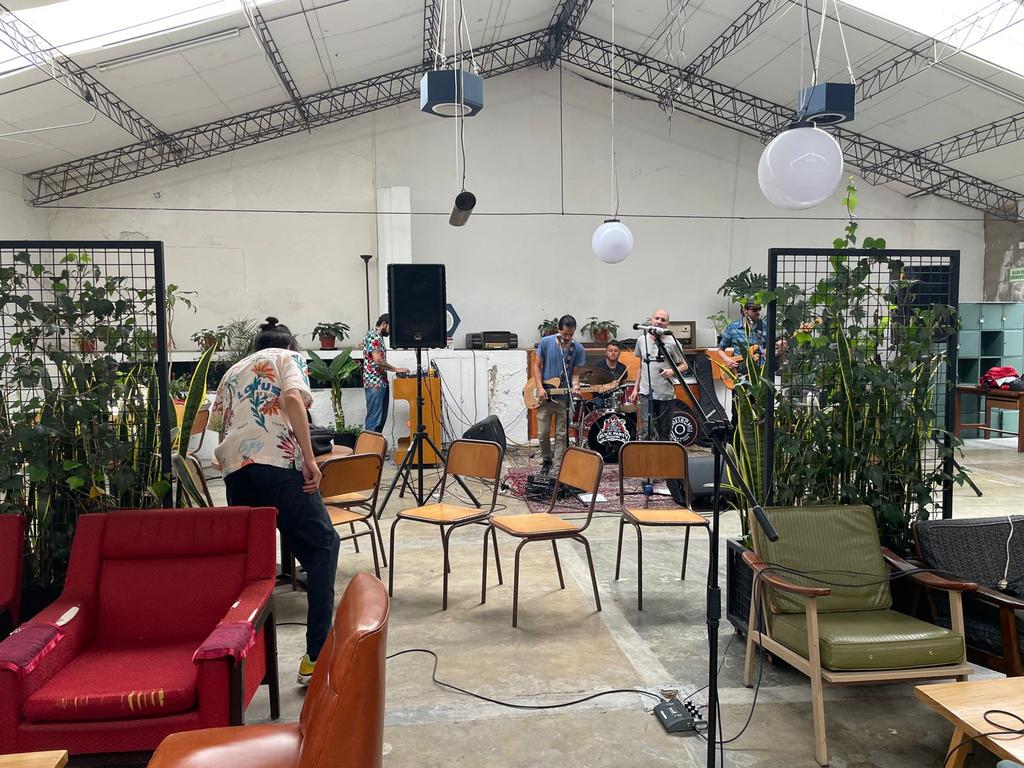

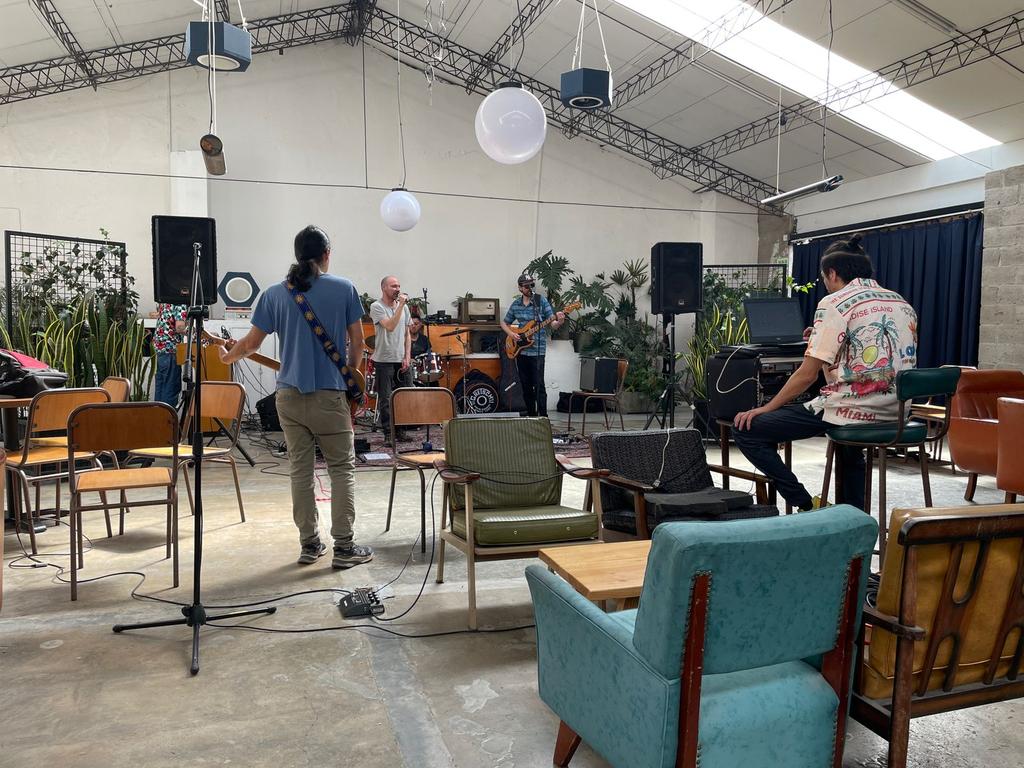

Medición acústica in situ
Video demostrativo del espacio y comportamiento acústico
| Rango | Problema | Solución específica | Prioridad |
|---|---|---|---|
| 20-100 Hz | Retumbo, fugas graves | Trampas de graves de esquina | ALTA |
| 250-2000 Hz | Inteligibilidad media-baja | Paneles absorbentes en primeras reflexiones | URGENTE |
| TODAS | RT60 >1.6s | Tratamiento híbrido integral (40-50% superficies) | URGENTE |
Escenario
- • Paneles absorbentes gruesos (pared fondo)
- • Nubes acústicas en techo
- • Trampas de graves en esquinas
Zona público
- • Paneles laterales a 1.5-2m altura
- • Alfombras o moqueta en mesas
- • Difusores en techo
Paneles acústicos colgantes — Galpón metálico
El techo actual — plancha metálica + espuma flex de 10 cm — es la principal fuente de reflexiones duras y acumulación de energía en medios-graves. La espuma flex a baja densidad absorbe frecuencias por encima de 1000 Hz pero deja intacto el rango problemático de 125–500 Hz. El resultado es un techo que parece tratado pero sigue siendo acústicamente crítico.
Coeficiente de absorción α ≈ 0.02. Reflexión casi total. Genera flutter echo con el piso.
Absorbe bien >1000 Hz (α ≈ 0.7) pero solo α ≈ 0.15 a 250 Hz. Los graves pasan de largo.
RT60 en 250 Hz = 2.09 s. El techo no trata las frecuencias que más necesita el local.
Paneles tipo nube — Dimensiones por frecuencia objetivo
El grosor del material absorbente determina la frecuencia más baja que puede tratar. Regla práctica: la longitud de onda a la frecuencia objetivo debe ser al menos 4× el grosor del panel (condición de cuarto de onda). Para maximizar eficiencia se deja una cámara de aire entre el panel y la plancha metálica existente.
| Frecuencia objetivo | Problema en AZARES | Grosor material | Cámara de aire | Grosor total panel | Dimensiones (largo × ancho) | Material recomendado |
|---|---|---|---|---|---|---|
| 125 Hz | Retumbo de bajos / subgraves | 15 cm | 20 cm | 35 cm total | 1.20 m × 0.60 m | Lana de roca 80 kg/m³ |
| 250 Hz | T30 = 2.09 s — voces / guitarras | 10 cm | 15 cm | 25 cm total | 1.20 m × 0.60 m | Lana de roca 60 kg/m³ |
| 500 Hz | T30 = 1.78 s — percusión / ataques | 7 cm | 8 cm | 15 cm total | 1.20 m × 0.60 m | Lana de roca 40 kg/m³ |
| 1000 Hz | T30 = 1.70 s — fatiga auditiva | 5 cm | 5 cm | 10 cm total | 1.00 m × 0.60 m | Espuma acústica 35 kg/m³ |
Construcción del panel — paso a paso
Madera de pino 4×2" (10×5 cm) o perfil de aluminio C de 50 mm. Uniones con escuadras metálicas. El marco define el contorno del panel y sostiene el material absorbente.
Lana de roca (Rockwool o Ursa) de la densidad indicada en la tabla. Cortar con cuchillo o sierra de cinta. Encajar a presión dentro del marco sin comprimir el material — la compresión reduce la absorción.
Tela de musgo o canvas negro tensado sobre la cara visible. Verificar permeabilidad: soplar sobre la tela — debe pasar aire fácilmente. Telas impermeables bloquean absorción en altas frecuencias.
Cartón pluma de 5 mm o MDF de 3 mm en la cara trasera del panel. Esto crea una cámara de aire cerrada que desplaza la absorción hacia las bajas frecuencias (efecto membrana + cámara de resonancia).
4 escuadras en D de acero inoxidable (carga mínima 25 kg c/u) atornilladas al marco. Cables de acero trenzado 4 mm o cadena de eslabón 5 mm. Tensores ajustables para nivelar el panel horizontalmente.
Panel 1.20×0.60×0.25 m con lana de roca 60 kg/m³: aproximadamente 11–14 kg. Verificar siempre la carga admisible de la estructura metálica antes de instalar.
Cuelgue en estructura metálica existente del galpón
Las vigas o correas metálicas del galpón son el punto de anclaje ideal. Es fundamental respetar los procedimientos de fijación para no comprometer la integridad estructural.
Usar mordazas de viga (beam clamps) tipo Gripple o Walraven. Capacidad de carga 150–600 kg. No requieren perforación. Ajuste con llave Allen. Ideal para instalación reversible.
Abrazaderas de canal de acero galvanizado. Tornillo M8 con tuerca autoblocante. Para cargas ligeras (<20 kg) se puede usar gancho en C con tornillo de presión sin perforar la correa.
NO anclar directamente a la plancha de cubierta. Solo usar como referencia visual. Toda carga debe transferirse a la estructura secundaria (vigas, correas, tirantes).
Distribución recomendada de paneles en techo
- → 4 paneles de 250 Hz (grosor 25 cm) centrados sobre el área de actuación
- → 2 paneles de 125 Hz (grosor 35 cm) en los extremos del escenario donde acumulan graves
- → Altura de cuelgue: 30–40 cm por debajo de la estructura, orientados horizontalmente
- → Separación entre paneles: mínimo 20 cm para permitir absorción por los laterales
- → 6–8 paneles de 500 Hz (grosor 15 cm) distribuidos en cuadrícula 2×3 o 2×4
- → 4 paneles de 1000 Hz (grosor 10 cm) alternados con los anteriores
- → Cubrir el 40–50% de la superficie de techo total con paneles
- → No cubrir 100%: dejar espacios para difusión natural
Lista de materiales por panel estándar (1.20 × 0.60 m)
| Material | Especificación | Cantidad por panel | Notas |
|---|---|---|---|
| Lana de roca | 60 kg/m³, espesor 10 cm | 0.72 m² | Rockwool Sonorock o Ursa Terra 40 |
| Madera pino | 4×2" cepillado | 3.6 ml | Marco perimetral |
| Tela acústica | Canvas negro 130 g/m² | 1.0 m² | +20% para dobladillo |
| MDF | 3 mm, cara posterior | 0.72 m² | Sellado trasero opcional |
| Beam clamp | Gripple 6 mm o equiv. | 4 unidades | Una por esquina del panel |
| Cable acero | 4 mm trenzado galvanizado | 4 × longitud de cuelgue | +20 cm por tensor |
| Tensores | M6 boca abierta / cerrada | 4 unidades | Para nivelar horizontalmente |
| Grapas / tornillos | Grapas 14 mm o tornillo 3.5×35 | 1 caja | Fijación tela al marco |
Con 10–12 nubes acústicas bien dimensionadas sobre escenario y zona de público, se estima una reducción del RT60 de 1.65 s → 0.8–0.9 s. Combinado con paneles de pared laterales, se alcanza el objetivo de ≤ 0.65 s en frecuencias medias.
Conclusión estratégica
Invertir en tratamiento acústico es clave para la viabilidad del negocio. Reducir el RT60 de 1.65s a <0.7s permitirá conversaciones fluidas, música en vivo con calidad profesional y retención de clientes.
